Розетка на ESP8266
На данной странице можно скачать паспорт проекта, программу на android и код прошивки контролера.
Wi-Fi Socket - это умная розетка которая работает по беспроводной сети Wi-Fi.
Устройство работает по Wi-Fi сети и управляется по HTTP протоколу. Устройство представляет собой розетку кубической формы с цилиндра образной розеткой сверху, габаритами (В Ш Д). Для стабильной работы не рекомендуется превышать нагрузку в 10A для 250VAC и 15A для 125VAC. Из-за конструктивных особенностей у розетки отсутствует заземление. Розетка имеет индикатор активности, расположенный сверху, индикатор питания, синего цвета, расположенный снизу, так же сенсорный модуль, расположенный в углу верхней части устройства.
Проект представляет собой разработанное устройство (розетка, подключённая к электрической сети и управляемая по сети Wi-Fi), которое позволяет включать и выключать подключённый прибор через телефон или без него. Устройство разработано на основе микросхемы с Wi-Fi и реле, так же блок питания, сенсорный модуль, спикер, конденсатор, корпус… Реле, контроллер и сенсорный модуль запитаны от блока питания, который подключен к входным, сетевым проводам. Так же к контролеру подключены логические каналы реле и сенсора, спикер и индикаторы.

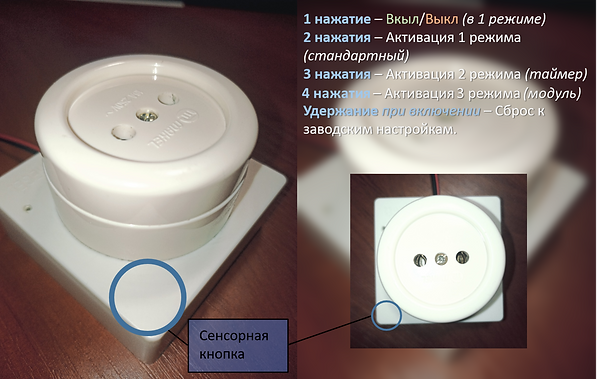

Чтобы управлять розеткой без использования телефона, на ней присутствует сенсорный модуль. Работа модуля осуществляется следующим образом: Одинарное касание – включение/выключение реле. Двойное касание – активация стандартного режима. Тройное касание – активация режима таймера. Имея выше перечисленные функции, устройство удобно использовать в повседневной жизни.
Розетку можно использовать, например, для управления лампочкой. Благодаря настройке таймера можно управлять режимом работы отопления, полива и т.д.
